传统产品中，有很多地方需要使用到水位检测，例如家电中的雾化器，如果没有水那么就属于干烧，会损坏震荡片，咖啡 机，需要使用到水进行冲泡。而传统的方案都属于接触式方案，例如，水箱里面放置干簧管，通过物理接触判断是否有水。那么，基于触摸按键的水位检测则完全可 以避免物理上的接触，只需要在水箱的外壁贴上触盘进行感应即可。本文便从触摸按键原理上与实际应用上来讲解基于ChipON触摸按键MCU的水位检测技 术。

      ChipON推出的多款触控合一MCU是将触摸按键Touch模块作为一个外设植入到MCU系统内部，结合AD,PWM模块，触控合一MCU提升了系统集成度，简便了用户的开发设计。

    1、触摸按键原理

ChipON 触摸按键技术是基于电荷转移原理，当手指或其他具备寄生电容的物体接触到传感器（触盘），便会使整体的电荷量得到增加，从而加快电荷转移的速度。这样便能 够分辨出是否具备手指触摸。ChipON将这一原理应用到水位检测技术上，因为水与手指一般，同样可以看做为一个电极，当水与传感器（触盘）通过覆盖物隔 离便可以形成一个简单的平行板电容。

    2、系统应用设计

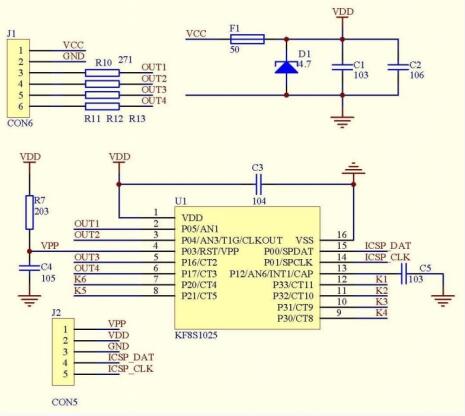

water_pad用于紧贴水箱外壁，用于检测水位；P12口用于触摸按键的参考电容接入。K1作为参考通道，OUT1，OUT2，OUT3，OUT4作为状态输出。

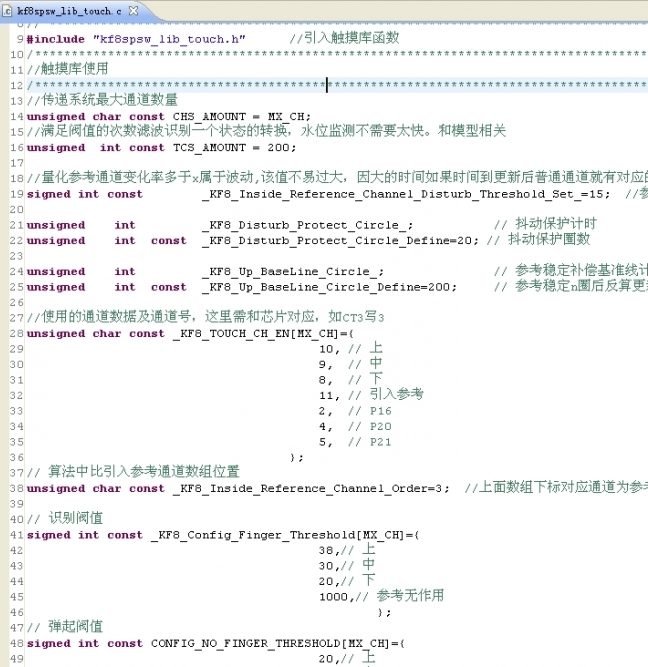

ChipON为触摸水位检测提供专用的库算法。采用demo样例程序与算法库结合方式方便产品开发。针对专用水位检测应用，仅需要配置通道，设定滤波参数和水变化量设置，即可完成水位通道的检测。输出仅需要添加少量的代码即可完成结果的输出。

   针对带有功能应用的产品，比如温度检测、开关IO、PWM输出。在demo中添加对应的资源和控制代码即可。

        Demo提供了支持在线观察触摸采样数据的代码，方便使用ChipONTSTool软件进行动态数据的观察以及参数的设定。

   注：ChipON TSTool软件是一款触摸按键调试软件，用户可以通过这个软件直观的查看触摸采样值当前的变化情况。使用简单！
